Профессиональный светотехнический расчет: методики, нормы и практика проектирования для российских объектов

Каждый проект наружного освещения начинается с вопроса о том, как сделать его эффективным, безопасным и экономичным. Ответ дает светотехнический расчет — точный инженерный процесс, который переводит ваши задачи в конкретные технические решения. Это не формальность для отчета, а инструмент, определяющий успех всего проекта. Грамотный расчет позволяет не просто осветить территорию, а создать сбалансированную систему, где каждая опора и светильник работают с максимальной отдачей. В этом руководстве мы, опираясь на многолетний опыт реализации проектов по всей России, разберем ключевые методики, актуальные нормативы и практические шаги, которые помогут превратить ваш проект в надежную и экономичную инфраструктуру.

Что скрывается за термином «светотехнический расчет» и почему без него — никуда

Представьте, что вам нужно осветить территорию порта. Можно просто равномерно расставить мощные прожекторы. А можно — учесть отражающие свойства мокрой бетонной плиты, коррозионную агрессивность морского воздуха, строгие нормативы к освещенности рабочих зон и при этом не ослепить крановщиков. Именно этим и занимается инженер-светотехник.

На практике профессиональный расчет освещения решает несколько ключевых задач.

• Гарантирует нормативное соответствие. Не просто «светло», а ровно столько люкс, сколько требует СП 52.13330.2016 для конкретного класса дороги или территории.
• Создает экономику проекта. Оптимизация количества светильников и их мощности снижает не только капитальные, но и эксплуатационные затраты. Мы видели проекты, где после нашего пересчета энергопотребление падало на 40 % без потери качества света.
• Определяет техническую логику. Именно расчет диктует, какие опоры вам нужны: десятиметровые несиловые для двора или тридцатиметровые мачты с короной из прожекторов для стадиона. Он же подбирает кривую силы света (КСС), чтобы свет падал на проезжую часть, а не в окна соседних домов.
• Позволяет увидеть результат до монтажа. Современные программы типа Dialux evo — наш основной инструмент. Они превращают цифры в наглядную 3D-визуализацию, где сразу видны потенциальные проблемы — те самые темные углы или блики.

Какие методы расчетов используют профессионалы

Выбор метода — всегда компромисс между скоростью, точностью и сложностью объекта. Мы в «Легионе» обычно комбинируем подходы, но для ответственных объектов без компьютерного моделирования уже не обойтись.

1. Метод коэффициента использования: быстрая оценка

Его основа — формула N = (E * S) / (U * n * Фл * Kз). По сути, она отвечает на вопрос: «Сколько светильников такой-то мощности нужно, чтобы осветить этот прямоугольник?». Ключевое значение здесь — коэффициент U. Он учитывает, сколько света от лампы фактически дойдет до рабочей поверхности, а сколько «потеряется» в зависимости от высоты установки и формы светового потока.

Когда применяется: для предварительной оценки освещения больших открытых площадок с равномерной расстановкой — тех же парковок или складов временного хранения. Быстро, но без деталей.

2. Точечный метод: для скрупулезного контроля

Здесь мы не усредняем, а смотрим на каждую контрольную точку отдельно: какую освещенность создает в ней каждый из окружающих светильников? Этот метод незаменим, когда нужно проверить нормы по яркости на конкретной полосе асфальта или обеспечить равномерность на футбольном поле.

Главная сфера: расчет и проверка освещения автомобильных дорог (где нормируется именно яркость покрытия), железнодорожных станций, архитектурной подсветки сложных фасадов.

3. Компьютерное моделирование: современный стандарт точности

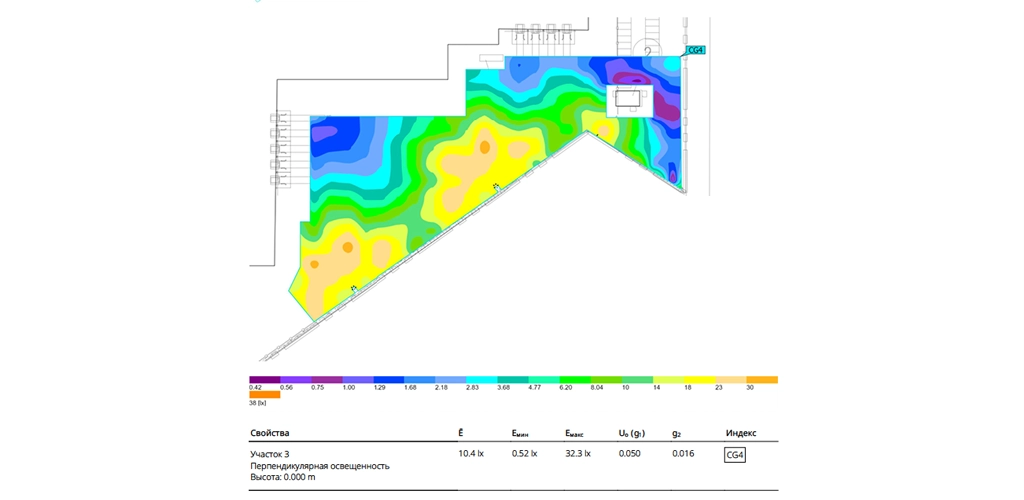

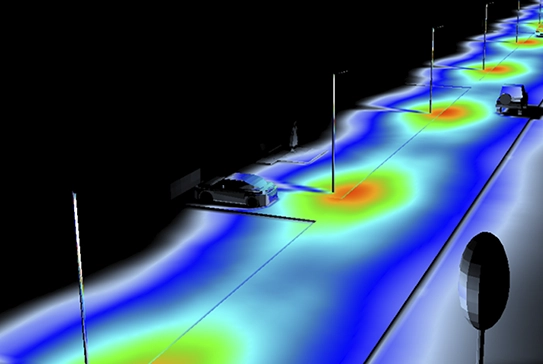

Сегодня это наш основной рабочий инструмент. Загружаем в Dialux или Relux 3D-модель местности, расставляем виртуальные аналоги реальных опор и светильников (у нас есть библиотеки моделей от всех крупных производителей), задаем свойства материалов — и программа выдает не просто цифры, а цветовую карту освещенности. Здесь видны каждое темное пятно и каждый потенциальный блик.

Что это дает заказчику? Возможность сравнить три разных сценария освещения одной территории и выбрать оптимальный по соотношению цены, эффективности и энергопотребления еще до заказа первой партии металла.

Нормативная база в 2026 году: не только СП и ГОСТ

Работая с проектами от Калининграда до Сахалина, мы выучили простое правило: федеральные нормы — это основа, но всегда нужно проверять местные особенности. Таблица ниже — ваш краткий гид по основным документам.

Важный нюанс из практики: в сейсмически активных регионах или зонах с вечной мерзлотой к светотехническим нормам добавляются строгие требования к фундаментам опор. Наши инженеры всегда учитывают это на этапе подбора конструкций.

Как выглядит процесс расчета изнутри: этапы от ТЗ до визуализации

Наш путь к готовому проекту освещения — это всегда четкий алгоритм, отточенный на сотнях объектов.

1. Погружение в задачу. Первым делом мы задаем вопросы: что происходит на этой территории днем и ночью? Какие зоны критически важны? Есть ли у заказчика уже утвержденное техническое задание, или нужно помочь его составить? Без понимания контекста даже самый точный расчет бесполезен.
2. Сбор и анализ «исходников». Нам нужны актуальный генплан в CAD, данные о материалах покрытий (коэффициент отражения асфальта и бетона разный), понимание климата региона. Для проекта в Мурманске и в Сочи набор светильников и опор будет кардинально отличаться.
3. Подбор «инструментов». Выбираем светильники не по цене, а по КСС, световой отдаче и степени защиты. Для дороги — одни диаграммы, для стадиона — другие. Параллельно прикидываем высоту опор: иногда наращивание мачт на 2 метра позволяет сократить их количество на треть.
4. Моделирование и расчет. Запускаем «цифровой двойник» территории в программе. Это самый творческий этап: мы экспериментируем с расстановкой, углами наклона, мощностью. Цель — не просто вписаться в нормы, а сделать это максимально элегантно и экономично.
5. Оптимизация. Здесь мы становимся адвокатами заказчика. Смотрим: можно ли заменить часть светильников на менее мощные? Увеличить шаг между опорами? Использовать рефлекторы? Часто после этого этапа стоимость проекта снижается на 15–25 %.
6. Формирование отчета. На выходе клиент получает не просто файл PDF с цифрами. Мы выдаем полноценный пакет: ведомость освещенности, схему расстановки опор, 3D-визуализацию, спецификацию оборудования, а главное — обоснование выбора каждой позиции. Прозрачность — ключевой принцип нашей работы.

Реальный кейс: как мы считали освещение для логистического терминала

Задача: осветить открытую площадку сортировки контейнеров площадью 8 га. Работа идет круглосуточно, норма — 20 лк. Заказчик жаловался на высокие счета за свет на старом объекте.

Что мы сделали:

1. Анализ. Учли не только горизонтальную освещенность для водителей погрузчиков, но и вертикальную — для считывания маркировки на контейнерах.
2. Подбор. Вместо старых ртутных прожекторов предложили светодиодные светильники с асимметричной КСС, которые «заливают» светом боковые поверхности контейнеров. Опоры — 12-метровые, усиленные, с расчетом на ураганный ветер, характерный для той промышленной зоны.
3. Моделирование. В Dialux смоделировали работу в две смены: ночной режим (100%-я мощность) и вечерний/утренний (70%-я).
4. Результат:

Количество опор: 48 шт. (изначально заказчик планировал 60).

Достигнутая средняя освещенность: 22 лк.

Равномерность: 0,35 (при норме 0,25).

Установленная мощность: 67,2 кВт (против 120 кВт в старом варианте).

Экономический эффект: Расчетная годовая экономия на электроэнергии — около 450 000 рублей (при тарифе 5 руб/кВт*ч).

Итог для заказчика: система не только прошла все экспертизы, но и окупила разницу в стоимости современного оборудования менее чем за 3 года за счет экономии на электричестве.

Ответы на частые вопросы о светотехническом расчете

Какой самый частый просчет вы видите в готовых проектах?

Обычно это неверный подбор кривой силы света (КСС). Ставят светильники с «косинусной» диаграммой там, где нужна «глубокая» — и большая часть светового потока уходит в сторону, создавая дискомфортную засветку. Результат — формально нормы выполнены, но люди жалуются на некомфортную среду.

Вы можете рассчитать освещение, если у меня нет точного плана, а только эскиз?

Мы работаем и с эскизами. В этом случае даем предварительную оценку по ключевым параметрам: ориентировочному количеству опор, общей мощности. Но для финального, гарантированного расчета все же нужен точный план. Иначе мы не сможем смоделировать все тени и блики.

Что дороже: ошибка в расчете или услуги профессионального светотехника?

Однозначно ошибка. Мы сталкивались с ситуацией, когда из-за неверно подобранной высоты опор на стройплощадке пришлось демонтировать и переустанавливать 30 конструкций. Стоимость переделки в 4 раза превысила цену гипотетического грамотного расчета на старте.

Как вы учитываете будущее развитие территории?

Это отличный вопрос для проектировщиков. Мы всегда закладываем резерв по мощности и точки для возможной установки дополнительных опор. Часто рекомендуем модели с запасом по высоте или с возможностью навески дополнительных кронштейнов. Это дешевле, чем менять всю систему через 5 лет.

Работаете ли вы с объектами культурного наследия, где есть строгие ограничения?

Да, и это интересный вызов. Здесь нужно совместить современные нормы по безопасности освещения с требованиями к сохранности фасадов и исторического облика. Решения часто нестандартные: скрытая установка, особая цветовая температура, минимально инвазивный монтаж. У нас есть опыт работы с такими объектами.

Даете ли вы гарантию на то, что смонтированная по вашему расчету система пройдет проверку Ростехнадзора?

Да, это часть нашей ответственности. Мы готовим полный пакет расчетно-пояснительной документации, который соответствует требованиям надзорных органов. Если вдруг возникнут вопросы, наши специалисты предоставят все необходимые пояснения.

Можно ли заказать у вас только расчет, а оборудование купить у другого поставщика?

Конечно. Мы оказываем услугу независимого светотехнического расчета. Однако честно предупреждаем: если поставщик в итоге подменит светильники на аналогичные «по паспорту», но с другими реальными характеристиками, результат может не совпасть с нашим моделированием.

Заключение

В конечном счете грамотный светотехнический расчет — это инструмент управления рисками и бюджетом всего проекта. Он переводит разговор со сметчиками и заказчиками на язык объективных цифр, нормативов и экономических обоснований. Доверяя эту работу специалистам НПО «Легион», вы получаете не просто отчет, а комплексное инженерное решение, «зашитое» в параметры будущих металлоконструкций: от фундамента до кронштейна.

Готовы обсудить объект? Пришлите нам план территории и техническое задание — наши инженеры подготовят предварительную оценку и варианты решений. Даже на этапе концепции это поможет избежать дорогостоящих ошибок и четко спланировать бюджет.
