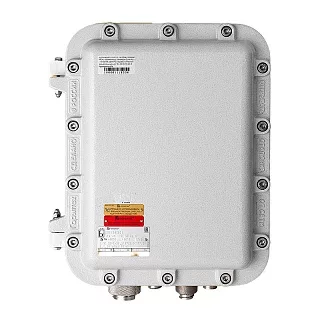

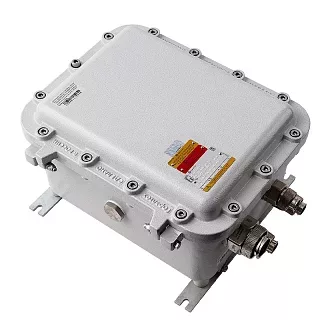

Взрывозащищенная клеммная коробка ЩОРВ362821
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
ЩОРВ362821 — прямоугольный типоразмер серии ЩОРВ с увеличенной внутренней площадью для размещения многорядной клеммной сборки.
По сравнению с ЩОРВ333320 корпус имеет меньшую ширину, но большую длину. Внутренние габариты 300×220×157 мм позволяют распределять клеммы и подключаемые линии по вытянутой монтажной площади.
Монтажная панель
| Исполнение | Размер, мм | Толщина, мм | Масса, кг |
|---|---|---|---|
| Алюминиевая панель Щ3628А | 280 × 200 | 2 | 0,304 |
| Панель из нержавеющей стали Щ3628Н | 280 × 200 | 2 | 0,905 |
Для ЩОРВ362821 предусмотрена монтажная панель размером 280×200 мм в алюминиевом или нержавеющем исполнении.
Максимально допустимое количество клемм
Количество указано без учета установки кабельных вводов. Значения в скобках — максимальное количество клемм в одном ряду.
| Номинальное сечение провода, мм² | Максимальное количество |
|---|---|
| 2,5 | 80 (49 в одном ряду) |
| 4 | 66 (41 в одном ряду) |
| 6 | 52 (31 в одном ряду) |
| 10 | 40 (25 в одном ряду) |
| 16 | 30 (21 в одном ряду) |
| 35 | 22 (15 в одном ряду) |
| 50 | 12 |
| 70 | 10 |
ЩОРВ362821 позволяет разместить до 80 клемм для проводников сечением 2,5 мм², до 66 — для 4 мм², до 52 — для 6 мм² и до 40 — для 10 мм². Для сечений 50 и 70 мм² предусмотрено соответственно до 12 и 10 клемм.
Максимально рекомендуемое количество кабельных вводов
| Код размера кабельного ввода | Сторона А, NPT/M | Сторона В, NPT/M |
|---|---|---|
| 01 | 15/15 | 11/11 |
| 1 | 14/15 | 11/11 |
| 2 | 10/10 | 7/7 |
| 3 | 8/8 | 6/6 |
| 4 | 6/6 | 4/4 |
| 5 | 3/3 | 2/2 |
| 6 | 3/3 | 2/2 |
| 7 | 2/2 | 1/1 |
| 8 | 2/2 | 1/1 |
Для ЩОРВ362821 предусмотрены кабельные вводы кодов 01–8. По стороне А максимальное количество достигает 15/15 для кода 01, по стороне В — 11/11. Для кодов 7 и 8 допускается по 2/2 ввода на стороне А и по 1/1 на стороне В.
Технические характеристики
Применение
ЩОРВ362821 подходит для соединительных и распределительных схем с многорядным размещением клемм и подключением кабелей разных типоразмеров. Прямоугольная форма корпуса удобна для последовательного размещения клеммных групп вдоль длинной стороны монтажной панели.
При подборе учитываем количество и сечение проводников, число клемм в каждом ряду, типы кабельных вводов, стороны их расположения и материал монтажной панели.
Преимущества практического использования
Внутреннее пространство 300×220×157 мм позволяет разместить до 80 клемм для проводников сечением 2,5 мм² и до 66 клемм для 4 мм².
Для модели предусмотрены кабельные вводы всех кодов 01–8, а монтажная панель размером 280×200 мм доступна в алюминиевом и нержавеющем исполнении.
Следующий типоразмер — ЩОРВ362827 с внешними габаритами 364×284×275 мм и массой 17,25 кг.
Купить Взрывозащищенная клеммная коробка ЩОРВ362821
Мы можем подобрать ЩОРВ362821 под конкретную электрическую схему. Для заказа укажите количество и сечение проводников, тип и количество клеммных зажимов, необходимое количество кабельных вводов, стороны их расположения, материал монтажной панели и дополнительные исполнения.Похожие товары
